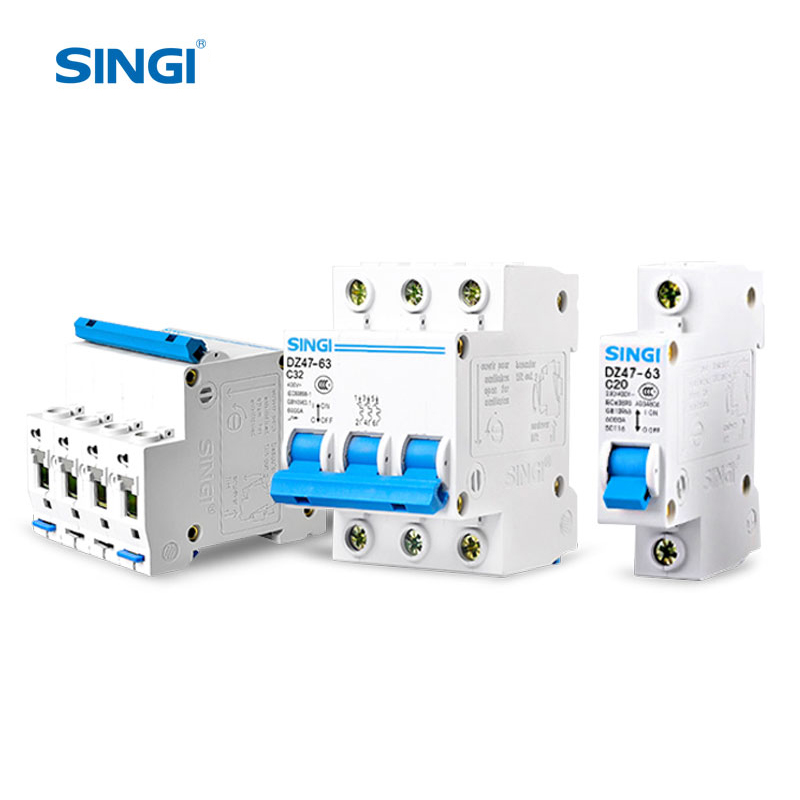

dz47-63
SINGI
Schlüsselwörter: MCB; Miniatur Leistungsschalter
Schlüsselparameter:
· CE/CB/ISO9001/CCC-Zertifikate;
· Nennspannung: 230/400 VAC;
· Frequenz 50/60 Hz;
· Nennstrom: 6,10,16,20,25,32,40,50,63A;
· 1/2/3/4-polig optional;
· Mechanisches Leben:10.000-mal;
· Flammhemmend: PA66-Nylonmaterial;
· Schutzart:IP20;
· Mit Überlast-/Kurzschlussschutz;
· Standard: IEC60898;GB10963.1
· Dauertemperatur: 30°C
· Bruchkapazität:4/6KA;
· Beleuchtung/Motorschutz optional
Anwendung:
DZ47-63 Der Hochleistungs-Miniatur-Leistungsschalter zeichnet sich durch eine fortschrittliche Struktur, eine zuverlässige Leistung, ein hohes Schaltvermögen und ein elegantes Erscheinungsbild aus. Sein Gehäuse und seine Teile bestehen aus schlagfestem Material und sind stark flammhemmend.
Es eignet sich für die Stromversorgung von Systemen mit 50 oder 60 Frequenzen, Ue 400 V und darunter, Ui 63 A und darunter.
Es wird hauptsächlich in Bürogebäuden und Wohnhäusern zur Beleuchtung, Stromverteilung sowie zum Überlast- und Kurzschlussschutz von Geräten eingesetzt.Normalerweise kann es auch als nicht häufiges Stromübertragungssystem verwendet werden.Es entspricht den Standards IEC60898 und GB10963.1.
Technische Parameter:
Nennspannung (V) | Stangen | Nennstrom (A) | Bewertetes Kurzschlussausschaltvermögen | |
Testausschaltvermögen (KA) | Leistungsfaktor | |||
230 | 1 | 6,10,16,20, 25,32,40 | 6 | 0,65~0,70 |
400 | 2,3,4 | 6 | ||
230 | 1,2 | 50,63 | 4 | 0,75~0,80 |
400 | 2,3,4 | 4 | ||
Anmerkung:
1.mechanische Lebensdauer:10.000 Mal (aus-ein).
2.Hitzebeständigkeit: Kategorie 2 (Temperatur 55 °C, relative Luftfeuchtigkeit 95 %).
3.Die Verkabelung erfolgt über eine Klemme mit Klemme, Kabeldurchmesser: 25 mm2.
Zeichendiagramm der aktuellen Version:
Prüfstrom (A) | Nennstrom (A) | Gewünschte Zeit | Ergebnis | Startstation | Anmerkung |
1,13 Zoll | alle | t>=1h | Stolpere nicht | Cool | |
1,45 Zoll | Alle | T<1h | Reise | Hitze | Der Strom steigt innerhalb von 5 Sekunden stabil auf den gewünschten Wert an |
2,55 Zoll | In<=32A | 1s | Reise | Cool | Hilfsschalter geschlossen, Spannung liegt an |
2,55 Zoll | In>32A | 1s | Reise | Cool | Hilfsschalter geschlossen, Spannung liegt an |
5 Zoll (C-Modus) | Alle | t>=0,1s | Stolpere nicht | Cool | Hilfsschalter geschlossen, Spannung liegt an |
10 Zoll (C-Modus) | Alle | T<0,1s | Reise | Cool | Hilfsschalter geschlossen, Spannung liegt an |
10 (D-Modus) | Alle | t>=0,1s | Stolpere nicht | Cool | Hilfsschalter geschlossen, Spannung liegt an |
14 Zoll (D-Modus) | Alle | T<0,1s | Reise | Cool | Hilfsschalter geschlossen, Spannung liegt an |
