DZ30LE-50
SINGI
ANWENDUNG

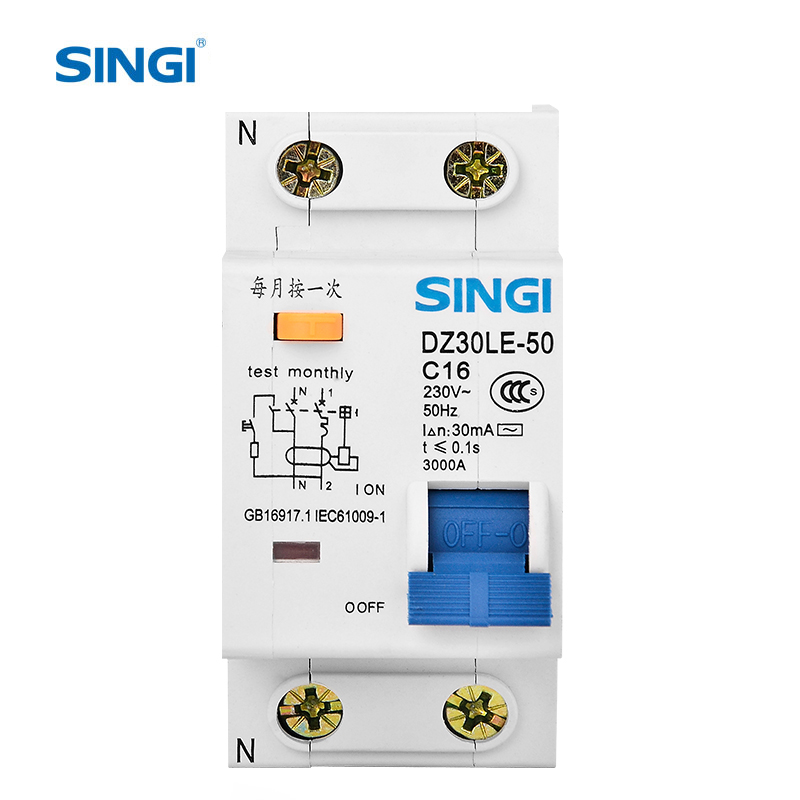

Der RCBO DZ30LE-50 ist für den einphasigen Reststromkreis mit 50/60 Hz Nennspannung geeignet
230 V, als Stromleckschutz und zum Schutz des zivilen Stromkreises vor Überlast und Kurzschluss. Es zeichnet sich durch ein geringes Volumen und ein hohes Ausschaltvermögen aus. Gleichzeitig wird der Null-/stromführende Draht durchtrennt, und sogar der Draht ist umgekehrt angeschlossen Es verfügt weiterhin über einen Stromleckschutz.
Das Produkt entspricht den Standards IEC1009.1, GB16917.1 usw.
TECHNISCHE PARAMETER
| Modell | Nennspannung (V) | Pole | Nennstrom auf Gehäuseebene (A) | Nennstrom In(A) | Bemessungs-Ausschaltreststrom (mA) | Bewerteter nicht unterbrechender Reststrom (mA) | Abschaltzeit des/der Bemessungsfehlerstrom(e) | Schaltvermögen (A) | Bruchwert der Überspannung (V) |
| DZ30LE-50 | 230 | 1P+N | 50A | 6,10, 16,20, 25,32 | 30 | 15 | ≤0,1 | 3000 | / |
| DZ30LE-32G | 280V±5V | ||||||||
| DZ30LE-32Q | 170V±5V |
AUSLÖSEIGENSCHAFTEN
Prüfstrom (A) | Nennspannung (V) | Angefordert Zeit | Ergebnis | Startstation | Anmerkung |
| 1,13 Zoll | Alle | t≥1h | Stolpere nicht | Cool | |
| 1,45 Zoll | Alle | t<1h | Reise | Hitze | Current erhöht den angeforderten Wert stabil in 5 Sekunden |
| 2,55 Zoll | Alle | Ist | Reise | Cool | Hilfsschalter geschlossen, Strom ist eingeschaltet |
| 5 Zoll | Alle | t≥0,1S | Stolpere nicht | Cool | Hilfsschalter geschlossen, Strom ist eingeschaltet |
| 10 Zoll | Alle | t<0,1S | Reise | Cool | Hilfsschalter geschlossen, Strom ist eingeschaltet |
BEDEUTUNG DES TYPS
Brechende Kennlinie
DEMENSION
Bewerbungsrichtlinien:
1. Drücken Sie einmal im Monat die Testtaste und prüfen Sie die Auslaufschutzvorrichtung.
2. Wenn das Auslaufschutzgerät das Gerät auf der Vorderseite der roten Maschinenanweisungen befindet.
3. Beim Wiedereinschalten des Leistungsschalters wird die Schutzvorrichtung automatisch zurückgesetzt.
