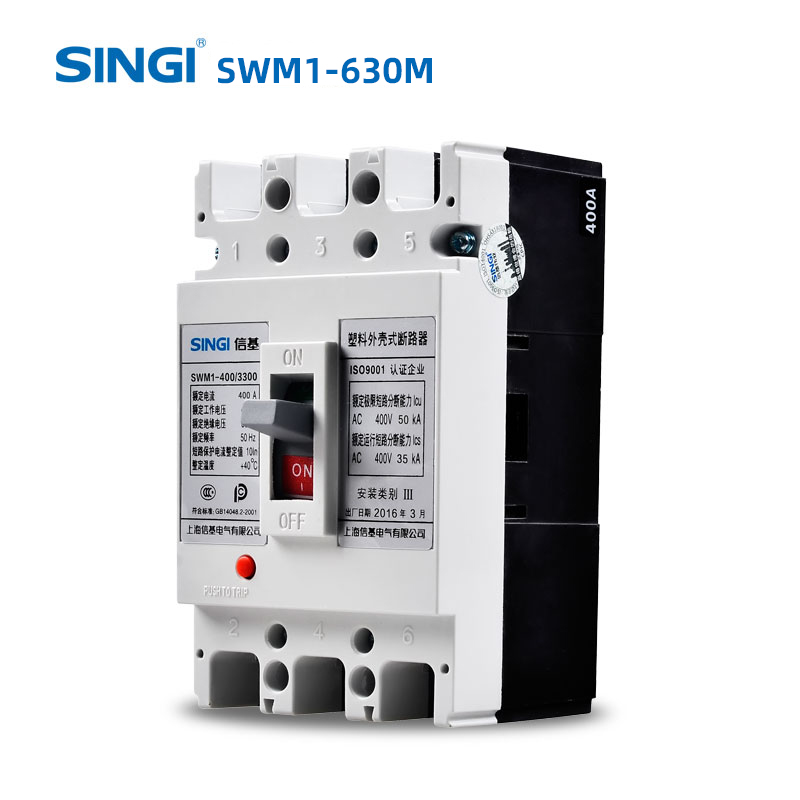

Dreipoliger MCCB-Leistungsschalter mit geformtem Gehäuse

Nennfrequenz: 50/60 Hz
Schaltleistung: 65 kA
OEM:Verfügbar
Nennspannung: 400 V, 230/400 V Wechselstrom

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Modell:
SWM1
Produktmarke:
SINGI

Produktbeschreibung

ANWENDUNG
SWM1 Kompaktleistungsschalter mit einer Nennisolationsspannung von 800 V, eingesetzt in einem Wechselstromnetz von 50 (60) Hz, einer Nennspannung von 690 V und darunter, einem Nennstrom von 1250 A und darunter, da die Übertragung nicht häufig erfolgt.Der Leistungsschalter verfügt über Schutzvorrichtungen gegen Überlast, Kurzschluss und Unterspannung und kann den Stromkreis und die Stromversorgungsgeräte vor Störungen schützen.

Der MCCC kann je nach Nenngrenzkurzschlussausschaltvermögen in C-Typ (Basis), L-Typ (Standard), M-Typ (stark brechend) und H-Typ (höher brechend) sortiert werden.

Der MCCC zeichnet sich durch ein geringes Volumen, ein hohes Ausschaltvermögen, einen kurzen Lichtbogen und Vibrationsschutz aus.Es ist das ideale Produkt für den Einsatz an Land und auf Schiffen.

Die Installation kann vertikal oder eben erfolgen und die Norm entspricht IEC60947-2 und GB14048.2

TECHNISCHE PARAMETER

Modell	Bewertet Aktuell (A)	Stangen Bewertet	Bewertet Isolierung Stromspannung (V)	Bewertet Stromspannung (V)	Elektrisch Arcing Distanz (mm)	Bewertet Grenze Kurz Schaltkreis Brechen Kapazität (KA)	Bewertet Arbeiten Kurz -Schaltkreis Brechen Kapazität (KA)	O Leistung Leistung (Mal) Eingeschaltet Ausgeschaltet
SWM1-63L	6,10, 16,20, 25,32, 40,50, 63	2,3,4	800	400	0	25	18	6000	8500
SWM1-63M	6,10, 16,20, 25,32, 40,50, 63			690 V Und unten		50	35
SWM1-100C	10,16, 20,25, 32,40, 50,63, 80.100					25	18
SWM1-100L					0(<=50)	35	22
SWM1-100M						50	35
SWM1-100H						85	50
SWM1-225C	100.125, 140.160, 180.200, 225			400	<=50	25	18	2000	7000
SWM1-225L				690 V Und unten		35	22
SWM1-225M						50	35
SWM1-225H						85	50
SWM1-400C	225.250, 315.350, 400					35	25	1000	4000
SWM1-400L						50	35
SWM1-400M					<=100	65	42
SWM1-630C	400.500, 630					35	25
SWM1-630L						50	35
SWM1-630M						65	42
SWM1-630H						100	65
SWM1-800M	630.700, 800					75	50	1000	2500
SWM1-800H	630.700, 800					100	65	1000	2500
SWM1-1250H	800,1000, 1250				<=120	100	65	1000	2000

THERMISCHE FREISETZUNG MIT INVERSE ZEITVERZÖGERUNG

Ui der Veröffentlichung (A)	Thermische Bruchauslösung (40 für Land, 45°Cfür Schiff)		Ausschaltstrom des elektromagnetischen Auslösers (A)	Anmerkung
Ui der Veröffentlichung (A)	1,05 Zoll (Kühlstation), keine Pausenzeit (h)	1,30 (Thermostation) Pausenzeit (h)	Ausschaltstrom des elektromagnetischen Auslösers (A)	Anmerkung
10	>=1	<1	10 Zoll±20 %	Machtverteilung
63	>=2	<2	10 Zoll±20 %	Machtverteilung
100	>=2	<2	5 Zoll±20 % und 10 Zoll ± 20 %	Machtverteilung
10	1,0 Zoll (kühl) keine Unterbrechungszeit (h)	1,20 Zoll (thermische) Bruchzeit (h)	12 Zoll±20 %	Motorschutz
