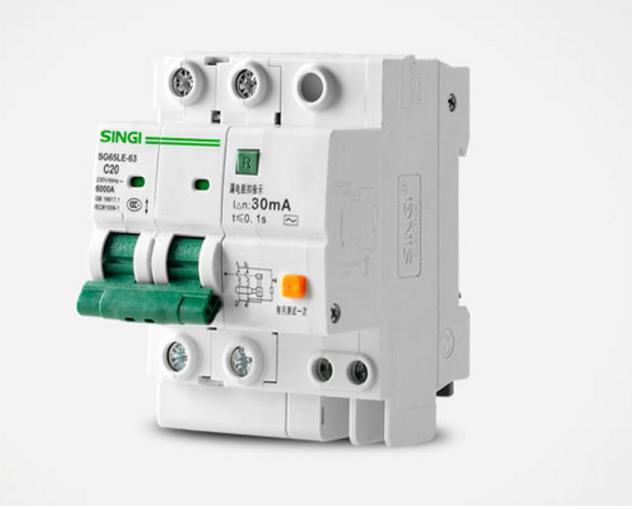

SC65LE-63

· CE/CB/ISO9001/CCC-Zertifikate;
· Nennspannung: 230/400 VAC;
· Frequenz: 50/60 Hz;
· Nennstrom: 6,10,16,20,25,32,40,50,63A;
· Stangen: 1/2/3/4 optional;
· Schaltvermögen: 10 KA;

Pole:	Bitte wählen 1 2 3 4
Ampere:	Bitte wählen 6 10 16 20 25 32 40 50 63
Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Modell:
SC65-63
Produktmarke:
SINGI

Produktbeschreibung

Schlüsselwörter: RCBO; Miniatur Leistungsschalter

Schlüsselparameter:

CE/CB/ISO9001/CCC-Zertifikate;
Nennspannung: 230/400 VAC;
Frequenz 50/60 Hz;
Nennstrom: 1,3,6,10,16,20,25,32,40,50,63A;
1/2/3/4-polig optional;
Mechanische Lebensdauer: 20.000 Mal;
Flammhemmend: PA66-Nylonmaterial;
Schutzart:IP20;
Mit Überlast-/Kurzschlussschutz;
Standard: IEC60898;
Dauerhafter Tem.55°C
Schaltvermögen: 10 KA;
Beleuchtung/Motorschutz optional

Anwendung:

SC65LE RCBO wird im Stromnetz mit 50 Hz Wechselstrom, einphasig 230 V und drei Phasen 400 V eingesetzt.Wenn jemand einen Stromschlag erleidet oder der Reststrom den Standardwert überschreitet, kann der RCBO die Stromversorgung automatisch unterbrechen, um die persönliche Sicherheit zu schützen und zu verhindern, dass das Gerät einen durch den Reststrom verursachten Fehler erleidet.Es kann den Stromkreis auch vor Überlastung und Kurzschluss schützen oder für das seltene Umschalten des Stromkreises unter normalen Bedingungen verwendet werden.Und zusätzliche Schutzfunktionen wie Überspannung, Unterspannung können je nach Kundenwunsch hinzugefügt werden.

Es entspricht der Norm IEC1009-1.GB16917.1.

Struktur
SCDer RCBO der Serie 65LE-63 besteht aus SC65-63 Hochleistungs-MCB und Fehlerstromauslöser.Dieser RCBO ist ein strombetriebener elektronischer RCBO, dessen Hauptbestandteile ein Nullstromtransformator, ein elektronisches Bedienfeld, ein Stromleckauslöser und ein Leistungsschalter mit Schutzfunktionen für Überlast und Kurzschluss sind.

Nennstrom auf Gehäuseebene (A)	Spannung (V)	Pole	Nennstrom In(A)	Bewertetes Kurzschlussausschaltvermögen		Bemessungsfehlerstrom-Ausschaltstrom (mA)	Bemessungsfehlerstrom, kein Abschaltstrom (mA)	Reisezeit
				Schaltvermögen Ics(A)	COSφ
63	230	1P+N	6,10, 16,20, 25,32, 40,50, 63	10000	0.75	10	5	≤0,1S
	230	2P				30	15
	400	3P				50	25
	400	3P+N				75	37.5
	400	4P				100	50

Prüfstrom (A)	Nennstrom (A)	Gewünschte Zeit	Ergebnis	Startstation	Anmerkung
1,13 Zoll	alle	t>=1h	Stolpere nicht	Cool
1,45 Zoll	Alle	T<1h	Reise	Hitze	Der Strom steigt innerhalb von 5 Sekunden stabil auf den gewünschten Wert an
2,55 Zoll	In<=32A	1s	Reise	Cool	Hilfsschalter geschlossen, Spannung liegt an
2,55 Zoll	In>32A	1s	Reise	Cool	Hilfsschalter geschlossen, Spannung liegt an
3In(BModus)	Alle	t>=0,1s	Stolpere nicht	Cool	Hilfsschalter geschlossen, Spannung liegt an
5 Zoll(BModus)	Alle	T<0,1s	Reise	Cool	Hilfsschalter geschlossen, Spannung liegt an
5 Zoll (C-Modus)	Alle	t>=0,1s	Stolpere nicht	Cool	Hilfsschalter geschlossen, Spannung liegt an
10 Zoll (C-Modus)	Alle	T<0,1s	Reise	Cool	Hilfsschalter geschlossen, Spannung liegt an
10 (D-Modus)	Alle	t>=0,1s	Stolpere nicht	Cool	Hilfsschalter geschlossen, Spannung liegt an
14 Zoll (D-Modus)	Alle	T<0,1s	Reise	Cool	Hilfsschalter geschlossen, Spannung liegt an

RCBO

RCBO RCBO

SC65LE-63 Leitungsschutzschalter RCBO Betreiber eines Fehlerstromschutzschalters
