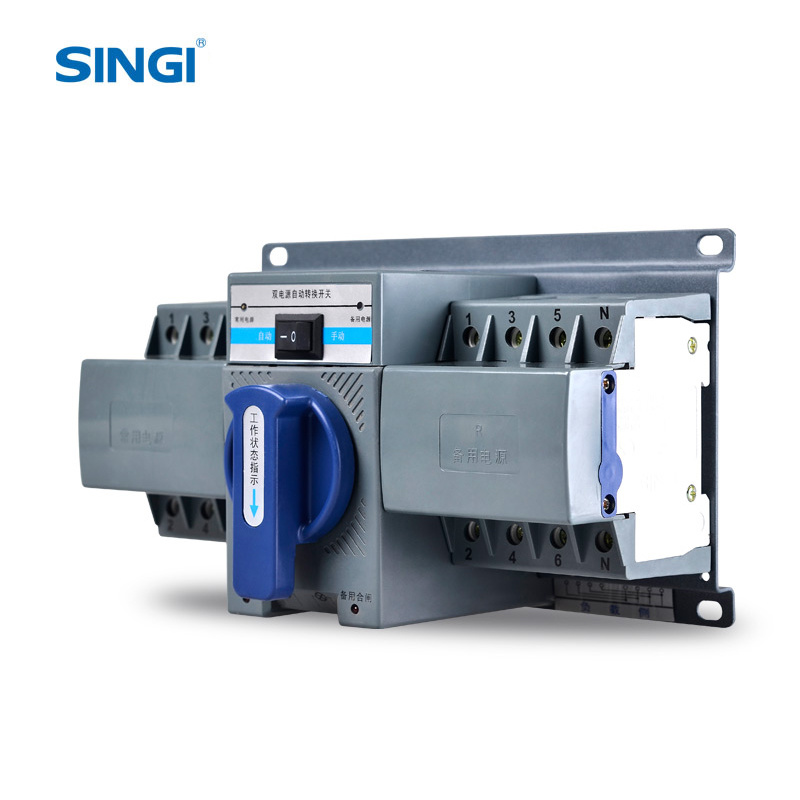

SWQ1-63S

1. ANWENDUNG

Der automatische Übertragungsschalter des Miniatur-Leistungsschalters der Serie SWQ1 besteht aus zwei Leitungsschutzschaltern und seinen Hilfsteilen.Es ist für das Doppelstromsystem mit Wechselstrom unter 380 V, Frequenz 50/60 Hz und Nennstrom unter 63 A geeignet.Zu den wichtigsten Einsatzorten gehören Krankenhäuser, Einkaufszentren, Banken, Feuerwehren, Telekommunikation, Hochhäuser usw., wo das Ausschalten der Stromversorgung nicht zulässig ist.

2. EIGENSCHAFTEN

Dieses Produkt verfügt über eine einfache Struktur, praktische, einfache Bedienung, lange Lebensdauer und eine flexible 2P-4P-Kombination.

Dieses Produkt verfügt über einen hochleistungsfähigen kleinen Leistungsschalter mit Kunststoffgehäuse, der das Ausschaltvermögen und die Eigenschaften eines Leistungsschalters aufweist.

Dieses Produkt verfügt über eine elektrische und mechanische Verriegelung beim Stromwechsel, um sicherzustellen, dass die beiden Netzteile nicht gleichzeitig versorgt werden.

Der Mechanismus des Schaltsystems wird von einem Gleichstrom-Permanentmagnetmotor angetrieben, um den Schaltvorgang mit den Vorteilen von Ausgewogenheit, Geräuschfreiheit und geringen Stößen abzuschließen.

Sobald die gemeinsame Stromversorgung im Hauptstromkreis ausfällt, wird sie sofort in eine Standby-Stromversorgung umgewandelt, um eine unterbrechungsfreie Stromversorgung zu gewährleisten. Wenn die gemeinsame Stromversorgung ausfällt, wird automatisch von der Standby-Stromversorgung auf eine gemeinsame Stromversorgung umgeschaltet.

3. PARAMETER

4. Betriebsbedingungen

Umgebungstemperatur über +40℃ und nicht unter -10℃

Installationsort: Die Höhe sollte nicht höher als 2000 Meter sein

Verschmutzungsgrad: Ⅲ, keine Explosionsgefahr in der Umgebungsluft und keine Gase, Flüssigkeiten und leitfähigen Stäube, die Metalloriginale angreifen und die Isolierung zerstören.

Wenn der Transferschalter manuell betätigt werden muss, sollte sich der Knopfschalter zuerst in der manuellen Position befinden. Anschließend können Sie den Griff drehen, um zwischen Normal- und Standby-Modus umzuschalten, und den Steuermodus in die automatische Position bringen. Der Transferschalter tritt in die Position ein automatischer Betriebszustand, und die gemeinsame Stromversorgung hat Vorrang.

Wenn der Transferschalter gemäß dem Schaltplan verdrahtet ist und die gemeinsame Stromversorgung und die Standby-Stromversorgung alle normal sind, leuchtet die Anzeigeleuchte (rot) der gemeinsamen Stromversorgung oder der Standby-Stromversorgung auf und der Transferschalter leuchtet auf Arbeiten Sie normal, nachdem die Stromversorgung normal angeschlossen ist.

5.Verwenden Sie den Betrieb

Unabhängig davon, ob die gemeinsame Stromversorgung und die Standby-Stromversorgung unter Spannung stehen oder nicht, sollte bei Verwendung des manuellen Betriebsmodus der manuell-automatische Knopf in die manuelle Position gebracht werden, wenn der Griff im Uhrzeigersinn gedreht wird, um den Anschluss mit der Standby-Stromversorgung zu versorgen Die Stromversorgung bewirkt, dass der Leistungsschalter QR geteilt wird, und die gemeinsame Stromversorgung bewirkt, dass der Leistungsschalter QN geschlossen wird.Beim Drücken des Griffs gegen den Uhrzeigersinn zum Anschluss führt die Standby-Stromversorgung den Leistungsschalter QR zum Schließen aus, die gemeinsame Stromversorgung führt den Leistungsschalter QR zum Teilen aus.

Auf dem Bedienfeld zeigt die Betriebsanzeige (rot) den Arbeitsstrom des Automatikschaltkastens an. Wenn das Licht nicht leuchtet, bedeutet dies, dass die Stromversorgung des Automatikschaltkastens defekt ist und den Schalter nicht betätigen kann.Um den Normalzustand zu reparieren, wird die manuell-automatische Taste in den automatischen Zustand versetzt. Wenn die gemeinsame Stromversorgung normal ist, wird der Übertragungsschalter automatisch in den geschlossenen Zustand des Leistungsschalters QN für die gemeinsame Leistungsausführung versetzt, die Stromversorgungsanzeige des Panels N (grün) Licht;Wenn die gemeinsame Stromversorgung nicht normal ist, schaltet der Transferschalter automatisch in den Leistungsschalter QN geschlossen, QR in geschlossener Position, die Betriebsanzeige (gelb) des Panels R leuchtet.
